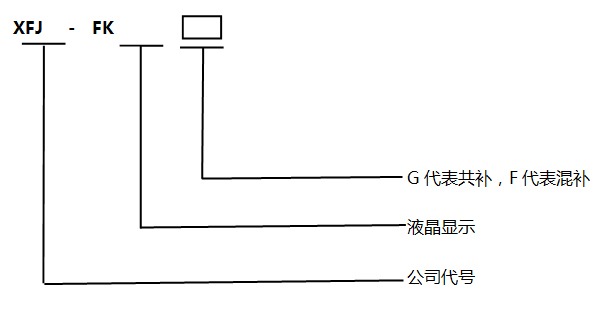

一 、產品概述及型號
        XFJ系列低壓無功補償控制器（簡稱控制器）是本公司在吸收了國內外多個無功自動補償控制器技術的基礎上研發出來的新一代產品，款式新，功能全，安裝使用靈活，全中文液晶菜單，操作方便。

       控制器采用RS-485通訊與本公司生產的智能集成電力電容器連接，集成化程度高，外形美觀大方，通用儀表尺寸，安裝方便，接線極為簡單，能大大提高整柜生產效率，整體提升產品質量。

二、功能特點
2.1顯示功能
       1）采用中文液晶顯示方式，最多可顯示30臺智能集成電容器狀態，可顯示各種運行參數和設置參數。
       2）采用觸摸按鍵方式，美觀大方。
2.2 參數設置功能
       1）過壓保護、過壓閉鎖、欠壓保護、欠流保護、諧波保護、溫度保護等保護定值的設置；
       2）延時時間、投入、切除門限等投切限值的設置；
2.3.測量功能
       1）取樣互感器極性自動判別，接入時無需考慮極性要求；
       2）配電電壓、電流、功率因數、有功功率、無功功率、諧波測量。
2.4.控制功能
       1）自動、手動控制智能電容器的投切。自動控制時，根據受控物理量-功率因數進行投切；
       2）智能電容器循環投切；
       3）最多可同時控制30臺智能集成電力電容器。
2.5保護功能
       配電系統諧波保護、過電壓保護、過電壓閉鎖、欠電壓保護、缺相保護、欠流保護、溫度保護。
2.6信號功能
       1）各臺智能電容器投運、退運狀態信號顯示；
       2）配電參數越限信號（過壓、欠壓、欠流、諧波等）顯示；
       3）智能電容器故障顯示。
三、使用環境
       工作溫度： -20℃-60℃
       相對濕度： ≤90%（20℃）
       大氣壓力： 79.5-106.5kpa
       海拔高度： ≤3000m
       防護等級：   IP30-面板IP40
       安裝環境：   戶內
       無易燃易爆的介質存在，無導電塵埃及腐蝕性氣體存在。
四、技術參數
4.1電源條件
       工作電壓：交流220V（分補）或380V（共補）
       電壓偏差：±20%
       取樣電流：≤5A
       功率消耗：＜5W
       額定頻率：50Hz±5%
       輸入阻抗：≤0.2Ω
4.2測量精度
       電    壓：≤±1％（在80%～120%額定電壓范圍內）；
       電    流：≤±1.0％（在10%～100%額定電流范圍內）；
       功率因數：≤±1.5％
       無功功率：≤±2％
       溫    度：≤1℃
       靈敏 度：≤200mA
4.3輸出方式
       RS485通訊，控制本公司智能集成電容器。
       組網臺數：可以連接30臺共補電容器；
       可以連接分補≤10臺，總臺數（共補+分補）≤30臺；
4.4 執行標準：JB/T9663-2013   無功功率自動補償控制器
五、安裝與接線
5.1．開孔尺寸
       在屏柜上開113*113mm的方孔，將本產品從屏前推入方孔內，把配給的緊固件插入安裝槽中，上緊螺絲即可固定在屏上。
