一、產品概述
我公司XF-ES/XF-EF系列復合開關是用于低壓電力電容器通斷控制的理想產品,其通過檢測外部控制信號來投入或切除電容器,并開創性地增加數據通訊功能,大大降低了成套接線的復雜程度。
其主要優點有:自動尋找電壓過零點投入、尋找電流過零點切除,實現無涌流投切;采用磁保持繼電器,功耗低、無諧波注入;具備完善的自診斷和保護功能,實現電壓異常保護、缺相保護、故障自診斷等。
二、產品型號及規格說明
1、產品型號及其含義

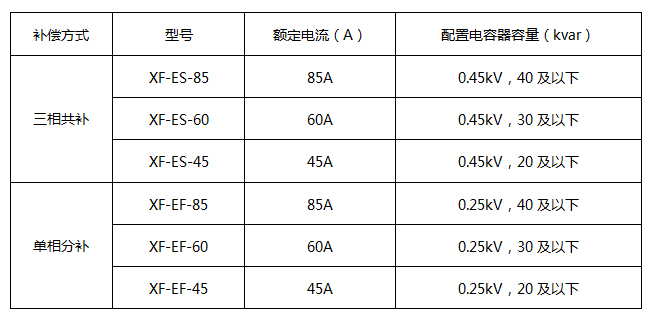

型號配置表
2、技術參數
2、1 額定工作電壓:AC380V/AC220V;
2、2 控制電容容量:三相≤40kvar,△型接法;單相≤15kvar,Y型接法;
2、3 額定電流:85A/60A/45A;
2、4 允許偏差:三相電壓同步變化< ±20%;
2、5 使用壽命:200萬次;
2、6 功耗:≤1.5W;
2、7 接觸降壓:≤100mV;
2、8 開關耐壓:≥2500V;
2、9 響應時間:≤100ms;
2、10 每次接通與關斷間隔 :≥1s;
三、主要技術特點
(1)過零投切
復合開關的基本工作原理是實現電壓過零導通和電流過零切斷。
(2)低功耗
由于采用磁保持繼電器,控制裝置只在投切動作瞬間耗電;且由于磁保持繼電器的觸點接觸電阻小,因而不發熱,這樣就不用外加散熱片或風扇,降低損耗。對同機運行的其它電器不造成危害,真正達到了節能降耗的目的。
(3)采用單片機控制投切,并智能監控繼電器以及輸入電源和負載的運行狀況,從而具備完善的保護功能:
電源電壓缺相保護:系統電壓供電時,開關拒絕合閘;合閘后若出現缺相則自動分閘;
自動判斷故障保護:系統自動監控磁保持繼電器的運行狀態,若出現故障,開關拒絕合閘,接通之后故障則自動分閘;
空載保護:未接負載時,開關拒絕合閘;
停電保護:合閘之后遇到突然停電時,開關自動跳閘斷開。
(4)輸入信號與電容投切開關光電隔離,并帶485通訊控制。即可與常規控制器通用,又可以與我公司的控制器(485通訊)配套使用。而且采用485通訊控制,接線簡單,用戶安裝調試方便。
(5)抗干擾能力強,工作安全可靠。
